Jiaxing Towex New Materials Co., Ltd. は、中国で最も信頼できる nij iii 高弾性率 ud ソリューションの製造業者および供給業者の 1 つであり、高品質の製品と低価格が特徴です。ここでバルク nij iii 高弾性率 ud ソリューションの在庫を卸売りし、工場から見積もりを入手してください。カスタマイズされた注文も歓迎です。

NIJ III High-Modulus UD Solution

としてソースファクトリー高性能繊維に特化した TOWEX は、-UHMWPE UD (単方向)製作に必要な材料NIJレベルⅢ硬い装甲板。当社の「純粋な PE」ソリューションにより、メーカーは浮力がある (水に浮く) だけでなく、多段ヒットに対する優れた耐久性も備えた世界最軽量のライフル-定格プレートを製造できます。-

NIJ III UD 材料選択マトリックス

レベル III の保護を実現するには、マトリックス樹脂が高速衝撃時の層間剥離を防ぐのに十分な剛性を備えている必要があります。{0}}

TOWEXモデル

構成

面密度

(g/m2)

構成

主な脅威

主な利点

TW-R160 (標準)

100% UHMWPE

160

4UD / 6UD

7.62mm NATO M80

量産に適したコストとパフォーマンスのバランス。

TW-R220 (プロフェッショナル)

100% UHMWPE

220

8UD / 10UD

7.62mm & 5.56mm M193

高効率の成形。-迅速な組み立てのために必要な層が少なくなります。

技術仕様と製造ガイド

最も重要な質問は次のとおりです。「10x12 NIJ III プレートには何層/重さが必要ですか?」

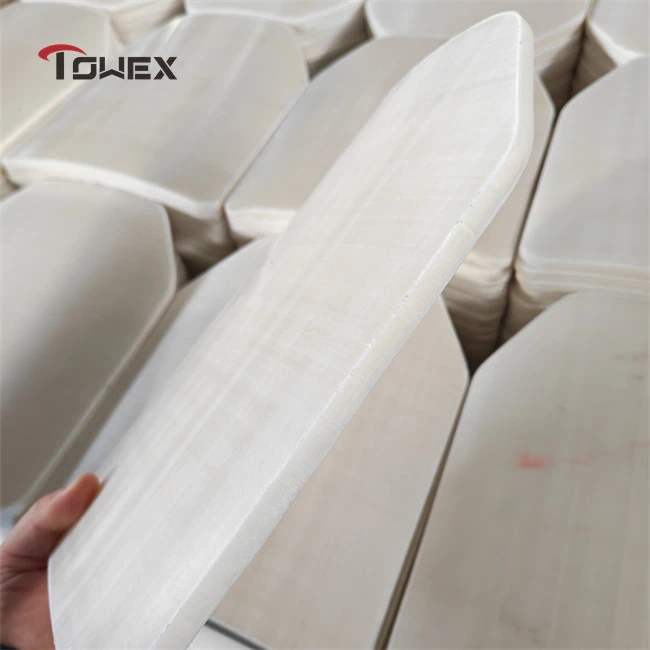

● オプション: 100% ピュア PE 硬質プレート

●材質：タウエックスTW-R220(剛体マトリックス UD)

● 推定レイヤー数: 75 - 85 レイヤー（プレス圧力により異なります）。

●総厚さ:~18mm - 22mm。

●完成プレート重量: ~1.2 kg - 1.4 kg(標準 10x12 インチ SAPI カットの場合)。

●成形工程：熱成形125 度 - 130 度の圧力で20 - 25 MPa.

NIJ レベル III 規格を理解する

のNIJ 0101.06 レベル IIIは国立司法研究所によって確立された厳格な弾道基準です。レベル IIIA (拳銃の脅威を対象とする) とは異なり、レベルⅢを倒すために特別に設計されていますライフルによる脅迫.

● テストラウンド:7.62 x 51mm NATO FMJ (フルメタルジャケット) スチールジャケット弾 (米軍指定 M80)。

● テスト速度:847±9.1m/秒 (2780±30フィート/秒)。

● パフォーマンス要件:装甲は、鈍器による外傷から着用者の安全を確保するために、指定された弾丸を停止し、厳格な背面変形 (BFD) 制限を維持する必要があります。

特徴	仕様
マテリアルベース	高-モジュラスUHMWPE
保護レベル	NIJ 0101.06 レベル III (ライフル定格)
加工方法	高圧熱圧縮-
環境の安定性	防水性、耐紫外線性、-耐薬品性、-不活性

主な用途

当社の NIJ III UD ソリューションは、以下の業界標準です。

ハードアーマープレート (HAP)

スタンドアロン (SA) または-連結-ライフル付き (ICW)- 定格インサートの主な材質。

タクティカルシールド

軽量の人間が携帯できる弾道シールド。危険の高い進入時にライフル銃の射撃を阻止できます。-

車両の装甲

軍用車両、VIP SUV、現金輸送トラック用の保護パネルで、道端の待ち伏せ攻撃から守ります。{0}{1}

重要なインフラストラクチャ

警備室、安全室、モジュール式防御バリア用の防弾裏地。

TOWEX NIJ III UDが選ばれる理由

エクストリームバック-フェイスシグネチャ (BFS) コントロール

当社の高弾性繊維と特殊な樹脂マトリックスにより、衝撃時の「パウチ」効果が最小限に抑えられ、着用者への外傷が 44 mm NIJ 制限を大幅に下回ります。{0}

マルチヒットエクセレンス-

TOWEXは割れてしまう陶板と違い、ピュアPE UD維持できる7.62mm NATO 弾の 6+ 発構造上の破損がなく狭いエリアでの攻撃が可能なため、激しい戦闘に最適です。-

優れた V50 パフォーマンス

TOWEX source fibers (>38 cN/dtex) を提供します。V50 制限 (7.62mm M80) 850 m/s を超えるエンドユーザーに高い安全マージンを提供します。-

エッジ-から-までの保護

当社の精密ラミネート技術により、低品質の UD の一般的な故障点であるプレートの端の弾道的完全性が中央と同じくらい強くなります。-

技術マトリックス: 保護レベル、材質、および銃器

この表は専門的な調達向けに最適化されており、TOWEX 資材と国際的な脅威レベルおよび一般的な銃器プラットフォームを関連付けています。

保護レベル (NIJ 0101.06)	プレートカテゴリー	マテリアルソリューション	主な脅威 / 一般的な銃器	主なパフォーマンス上の利点
レベルIIIA	ソフト/ハード	UHMWPE 4UD / 6UD	.44マグナム。 9mm サブマシンガン (MP5、グロック 17 など)	超軽量で隠蔽可能。法執行機関の日常パトロールに最適です。
レベルⅢ	ハード（ピュアPE）	UHMWPE 8UD / 10UD (リジッドグレード)	7.62mm NATO (M80); 5.56mm (M193) (例: M14、FN FAL、AR-15)	100% PE 構造。浮力があり（水に浮きます）、優れたマルチヒット能力を備えています。-
レベル III+ (RF2)	ハード（コンポジット）	セラミック + PE 10UD 裏地	7.62x39mm (AK-47 MSC); 5.56mm(M855/SS109)	AK-47 マイルドスチールコアラウンド用に設計されています。 -最も売れている中間層ソリューション。
レベルIV	ハード（コンポジット）	SiC/B4C セラミック + PE 10UD	.30-06 スプリングフィールド (M2 AP アーマーピアス) (例: M1 ガーランド、SVD スナイパー)	最大限の保護。激しい戦闘において重装甲の-貫通弾を阻止します。-
